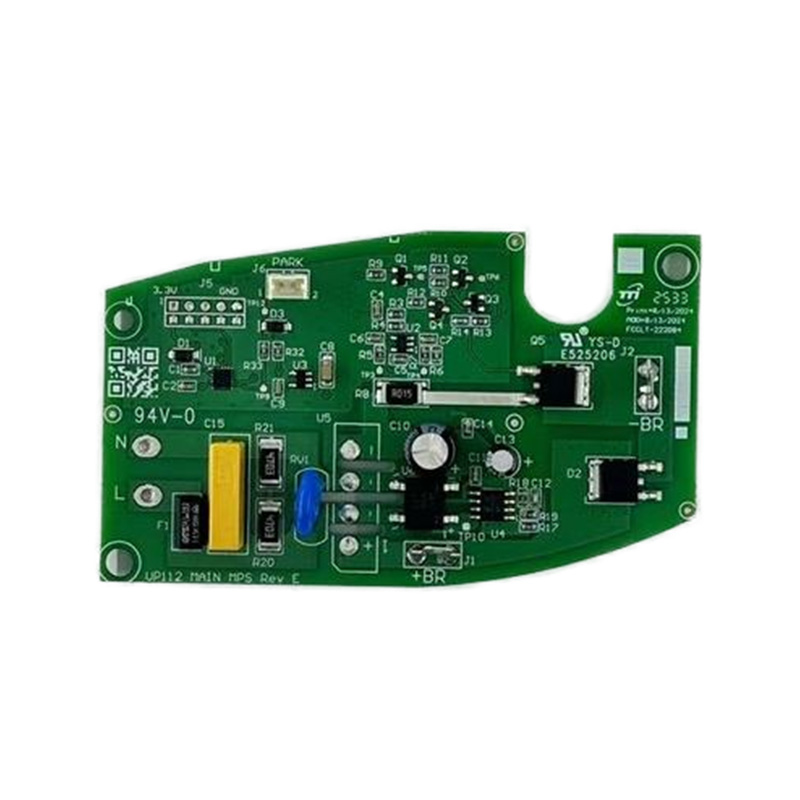

খরচ দক্ষ PCB সমাবেশ প্রাথমিকভাবে সর্বনিম্ন-মূল্যের চুক্তি প্রস্তুতকারক খোঁজার বিষয়ে নয় - এটি বোর্ডের কারখানার মেঝেতে পৌঁছানোর অনেক আগেই নেওয়া সিদ্ধান্তের ফলাফল। কম্পোনেন্ট নির্বাচন, ডিজাইন-ফর-ম্যানুফ্যাকচারেবিলিটি (DFM) কমপ্লায়েন্স, প্যানেলাইজেশন স্ট্র্যাটেজি, এবং অর্ডার ভলিউম সবই যেকোন সিএম থেকে উদ্ধৃত প্রতি-ইউনিট মূল্যের চেয়ে মোট অ্যাসেম্বলি খরচে বেশি অবদান রাখে। প্রতিটি পর্যায়ে কোথায় খরচ উৎপন্ন হয় তা বোঝার ফলে প্রকৌশলী এবং প্রকিউরমেন্ট দলগুলিকে লক্ষ্যযুক্ত সিদ্ধান্ত নিতে দেয় যা গুণমান বা নির্ভরযোগ্যতার সাথে আপস না করেই খরচ কমায়।
খরচ দক্ষ PCB সমাবেশের জন্য পাঁচটি সর্বোচ্চ-প্রভাবিত লিভার হল:
সুস্পষ্ট একক খরচের বাইরে, সরবরাহকারীর তুলনার সময় সমাবেশ চালানের বেশ কয়েকটি লাইন আইটেম প্রায়শই উপেক্ষা করা হয়। NRE (নন-রিকারিং ইঞ্জিনিয়ারিং) চার্জ — স্টেনসিল তৈরি, প্রোগ্রামিং, এবং প্রথম-নিবন্ধ পরিদর্শন কভার করে — সাধারণত নতুন বোর্ড ডিজাইন প্রতি $150 থেকে $800 পর্যন্ত হয় এবং প্রায়ই ছোট রানের জন্য উদ্ধৃত মূল্যের মধ্যে চাপা পড়ে। স্টেনসিলের খরচ (লেজার-কাট স্টেইনলেস স্টিলের জন্য $80-$250) ডিজাইনের সংশোধন প্রতি স্থির করা হয়, ঘন ঘন নকশা পরিবর্তনগুলি কম ভলিউমে অসামঞ্জস্যপূর্ণভাবে ব্যয়বহুল করে তোলে। উপরন্তু, এক্স-রে পরিদর্শন এবং কার্যকরী পরীক্ষার ফিক্সচার প্রতি বোর্ডের ধরনে $500–$2,500 সেটআপ ফি বহন করুন এবং অ-পরীক্ষিত সমাবেশগুলির ত্রুটির ঝুঁকি এবং ওয়ারেন্টি এক্সপোজারের বিরুদ্ধে মূল্যায়ন করা উচিত, কেবল চালানের মোট সংখ্যা হ্রাস করার জন্য বাদ দেওয়া হবে না।
PCB লেআউট ডিজাইন সফ্টওয়্যার হল প্রাথমিক টুল যার মাধ্যমে সমস্ত সমাবেশ খরচ, উত্পাদনযোগ্যতা এবং কর্মক্ষমতা ফলাফল নির্ধারণ করা হয়। EDA (ইলেক্ট্রনিক ডিজাইন অটোমেশন) প্ল্যাটফর্মের পছন্দ শুধুমাত্র ডিজাইনারের উৎপাদনশীলতাকে প্রভাবিত করে না বরং DFM চেকের গুণমান, সিমুলেশন ডেটার নির্ভুলতা, চুক্তি নির্মাতাদের সাথে সহযোগিতার সহজতা এবং ডিজাইন ফাইলের দীর্ঘমেয়াদী রক্ষণাবেক্ষণযোগ্যতাকে প্রভাবিত করে। কোনো একক টুল সর্বজনীনভাবে সর্বোত্তম নয় — সঠিক পছন্দটি ডিজাইনের জটিলতা, দলের আকার, বাজেট এবং একীকরণের প্রয়োজনীয়তার উপর নির্ভর করে।
| সফটওয়্যার | জন্য সেরা | দামের মডেল | উল্লেখযোগ্য শক্তি |
|---|---|---|---|
| অল্টিয়াম ডিজাইনার | পেশাদার / জটিল বোর্ড | সদস্যতা ~$9,000–$12,000/বছর | শিল্প-মান; গভীর DFM নিয়ম; বিস্তৃত সিএম সামঞ্জস্য |
| কিক্যাড | স্টার্টআপ, ওপেন সোর্স প্রকল্প, শিক্ষা | ফ্রি/ওপেন সোর্স | দ্রুত পরিপক্ক হওয়া; শক্তিশালী কমিউনিটি লাইব্রেরি; Gerber আউটপুট সমস্ত CM দ্বারা গৃহীত |
| ঈগল (অটোডেস্ক) | নির্মাতা, ছোট দল, ফিউশন 360 ব্যবহারকারী | ফিউশন 360 সদস্যতা অন্তর্ভুক্ত | বড় উত্তরাধিকার গ্রন্থাগার; ফিউশন 360 যান্ত্রিক নকশার সাথে একত্রিত |
| ক্যাডেন্স অ্যালেগ্রো | হাই-স্পিড ডিজিটাল, আরএফ, ডিফেন্স/অ্যারোস্পেস | এন্টারপ্রাইজ লাইসেন্সিং (কাস্টম) | বেস্ট-ইন-ক্লাস সিগন্যাল ইন্টিগ্রিটি এবং SI/PI সিমুলেশন ইন্টিগ্রেশন |
| ইজিইডিএ/এলসিইডিএ | দ্রুত প্রোটোটাইপিং, JLCPCB ব্যবহারকারীরা | বিনামূল্যে (ক্লাউড-ভিত্তিক) | JLCPCB অর্ডারিং এবং LCSC কম্পোনেন্ট লাইব্রেরির সাথে সরাসরি ইন্টিগ্রেশন |
| OrCAD (ক্যাডেন্স) | মধ্য-জটিলতার বাণিজ্যিক ডিজাইন | $3,500–$7,000/বছর | শক্তিশালী পরিকল্পিত ক্যাপচার; স্বয়ংচালিত এবং শিল্প খাতে ব্যাপকভাবে ব্যবহৃত |
আপনার PCB লেআউট ডিজাইন সফ্টওয়্যারের DFM রুল-চেক ক্ষমতা সরাসরি অ্যাসেম্বলি ফলন এবং খরচের সাথে আবদ্ধ। সর্বনিম্ন, সরঞ্জামটি প্রয়োগ করা উচিত: ন্যূনতম কণাকার রিং এবং ড্রিল-টু-কপার ক্লিয়ারেন্স (ড্রিল ব্রেকআউট প্রতিরোধ করতে), সোল্ডার মাস্ক সম্প্রসারণের নিয়ম (সূক্ষ্ম-পিচ আইসিগুলিতে ব্রিজিং প্রতিরোধ করতে), তামা-টু-বোর্ড-প্রান্ত ছাড়পত্র (রাউটিং এবং ডিপ্যানেলিংয়ের সময় ট্রেস এক্সপোজার রোধ করতে), এবং উঠান ওভারল্যাপ সনাক্তকরণ (ফ্যাব্রিকেশনের আগে কম্পোনেন্ট প্লেসমেন্ট বিরোধের পতাকা)। Altium এবং Cadence-এর মতো প্রিমিয়াম প্ল্যাটফর্মগুলিও রিয়েল-টাইম 3D ক্লিয়ারেন্স চেকিং এবং স্বয়ংক্রিয় স্তর স্ট্যাক যাচাইকরণের সাথে প্রতিবন্ধকতা-নিয়ন্ত্রিত রাউটিংকে একীভূত করে — এমন ক্ষমতা যা 1 GHz-এর উপরে উচ্চ-গতির ডিজাইনের জন্য গুরুত্বপূর্ণ কিন্তু সহজ মিশ্র-সংকেত বোর্ডগুলির জন্য অপ্রয়োজনীয় ওভারহেড।
PCB লেআউট ডিজাইন সফ্টওয়্যার যেই ব্যবহার করা হোক না কেন, একটি চুক্তি প্রস্তুতকারকের কাছে সরবরাহ করা আউটপুট প্যাকেজ অবশ্যই অন্তর্ভুক্ত করবে: সমস্ত তামার স্তরগুলির জন্য Gerber RS-274X ফাইল, ড্রিল ফাইল (এক্সেলন ফর্ম্যাট), বোর্ডের আউটলাইন (যান্ত্রিক স্তর), সোল্ডার মাস্ক এবং সিল্কস্ক্রিন স্তর, এক্সেল বা CSV ফর্ম্যাটে একটি BOM এবং একটি ফাইল-অর্ডিন্যাক্স-এবং/// প্রতিটি উপাদানের জন্য ঘূর্ণন)। কিছু সিএম ক্রমবর্ধমানভাবে Gerbers এর জায়গায় ODB বা IPC-2581 নেটিভ ডিজাইন ফাইল গ্রহণ করে, DFM পর্যালোচনার জন্য আরও সমৃদ্ধ ডেটা অফার করে এবং অনুবাদ ত্রুটির ঝুঁকি হ্রাস করে। আপনার টুলচেন চূড়ান্ত করার আগে আপনার CM এর পছন্দের ইনপুট ফর্ম্যাট নিশ্চিত করা টেপ-আউটের সময় ব্যয়বহুল ফাইল রূপান্তর বিলম্ব এড়ায়।
কুইক টার্ন PCB ম্যানুফ্যাকচারাররা হল ফেব্রিকেশন এবং অ্যাসেম্বলি সার্ভিস প্রোভাইডার যারা তাদের ক্রিয়াকলাপগুলিকে বিশেষভাবে কম্প্রেসড লিড টাইমের আশেপাশে তৈরি করেছে — সাধারণত 24-72 ঘন্টার মধ্যে বেয়ার বোর্ড ফ্যাব্রিকেশন অফার করে এবং 3-7 ব্যবসায়িক দিনে বোর্ড একত্রিত করে, প্রচলিত ভলিউম PCB নির্মাতাদের 10-15 দিনের লিড টাইমগুলির বিপরীতে। এই গতির প্রিমিয়াম একটি খরচে আসে: বেয়ার বোর্ডের জন্য দ্রুত পালা মূল্য সাধারণত হয় প্রতি ইউনিটে 3-8× বেশি ভলিউম উৎপাদন মূল্যের চেয়ে, এবং সমাবেশ দ্রুত মোড় 25-100% স্ট্যান্ডার্ড এনআরই এবং প্রতি-ইউনিট হারের উপর অতিরিক্ত সারচার্জ বহন করে।
পিসিবি প্রস্তুতকারকদের জন্য ব্যবসায়িক ক্ষেত্রে তিনটি পরিস্থিতিতে সবচেয়ে শক্তিশালী: প্রোটোটাইপ এবং নকশা পুনরাবৃত্তি চক্র যেখানে ইঞ্জিনিয়ারিং সময় ব্যয় অনেক বেশি বানোয়াট প্রিমিয়াম অতিক্রম করে; উৎপাদন লাইনের জরুরী অবস্থা যেখানে একটি ব্যর্থ বোর্ড ঘন্টায় হাজার হাজার ডলারের বেশি ডাউনটাইম খরচ সহ একটি উত্পাদন লাইন বন্ধ করে দেয়; এবং সংক্ষিপ্ত-উইন্ডো বাজার লঞ্চ যেখানে ফার্স্ট-মুভার সুবিধা দ্রুত খরচের ন্যায্যতা দেয়। পরিকল্পিত ভলিউম উত্পাদনের জন্য, দ্রুত মোড়ের পরিষেবাগুলি খুব কমই খরচ-ন্যায্যতাযুক্ত এবং প্রিমিয়ামটি পূর্ব-নির্মিত সমাবেশগুলির সুরক্ষা স্টক বজায় রাখার জন্য ভাল বিনিয়োগ করা হয়।
পিসিবি বাজারের দ্রুত মোড়কে ভূগোল, সক্ষমতার পরিসর এবং লক্ষ্য গ্রাহকের উপর ভিত্তি করে তিনটি স্তরে বিভক্ত করে:
কুইক টার্ন লিড টাইম প্রতিশ্রুতিগুলি প্রস্তুতকারকের ক্ষমতা ব্যবস্থাপনা এবং উপাদান প্রাপ্যতা সিস্টেমের মতোই নির্ভরযোগ্য। একটি সময়-গুরুত্বপূর্ণ অর্ডার দেওয়ার আগে, নিশ্চিত করুন:
PCB বিকাশের সবচেয়ে শক্তিশালী ফলাফলগুলি লেআউট ডিজাইন সফ্টওয়্যার নির্বাচন, অ্যাসেম্বলি খরচ অপ্টিমাইজেশান, এবং স্বাধীন সিদ্ধান্তের পরিবর্তে একটি সমন্বিত সিস্টেম হিসাবে প্রস্তুতকারকের পছন্দকে দ্রুত পরিবর্তন করার মাধ্যমে আসে। এই একীকরণ অর্জনের জন্য একটি ব্যবহারিক কাঠামো:
মধ্যে সুশৃঙ্খল DFM অনুশীলনের সমন্বয় পিসিবি লেআউট ডিজাইন সফটওয়্যার , একটি কঠোর পদ্ধতির খরচ দক্ষ PCB সমাবেশ নকশা এবং সংগ্রহের সিদ্ধান্তের মাধ্যমে, এবং কখন তা স্পষ্টভাবে বোঝা যায় দ্রুত পালা PCB নির্মাতারা প্রকৃত মূল্য প্রদানের বিপরীতে যখন তারা পরিহারযোগ্য প্রিমিয়াম ব্যয়ের প্রতিনিধিত্ব করে, যে কোনো স্কেলে দক্ষ ইলেকট্রনিক্স উত্পাদনের কার্যকরী ভিত্তি তৈরি করে৷
