হাই-ডেনসিটি ইন্টারকানেক্ট (HDI) বোর্ডের জন্য ব্যাপক নির্দেশিকা

ছোট, দ্রুত এবং আরও শক্তিশালী ইলেকট্রনিক্সের নিরলস সাধনায়, হাই-ডেনসিটি ইন্টারকানেক্ট (HDI) প্রযুক্তি একটি গুরুত্বপূর্ণ সক্ষমকারী হিসেবে আবির্ভূত হয়েছে। এই নির্দেশিকাটি মূল দিকগুলির মধ্যে delves উচ্চ ঘনত্ব ইন্টারকানেক্টস (HDI) বোর্ড , এর মৌলিক উত্পাদন প্রক্রিয়া এবং বস্তুগত বিজ্ঞান থেকে অ্যাপ্লিকেশন-নির্দিষ্ট নকশা কৌশল এবং পেশাদারদের জন্য সরবরাহ চেইন বিবেচনা।

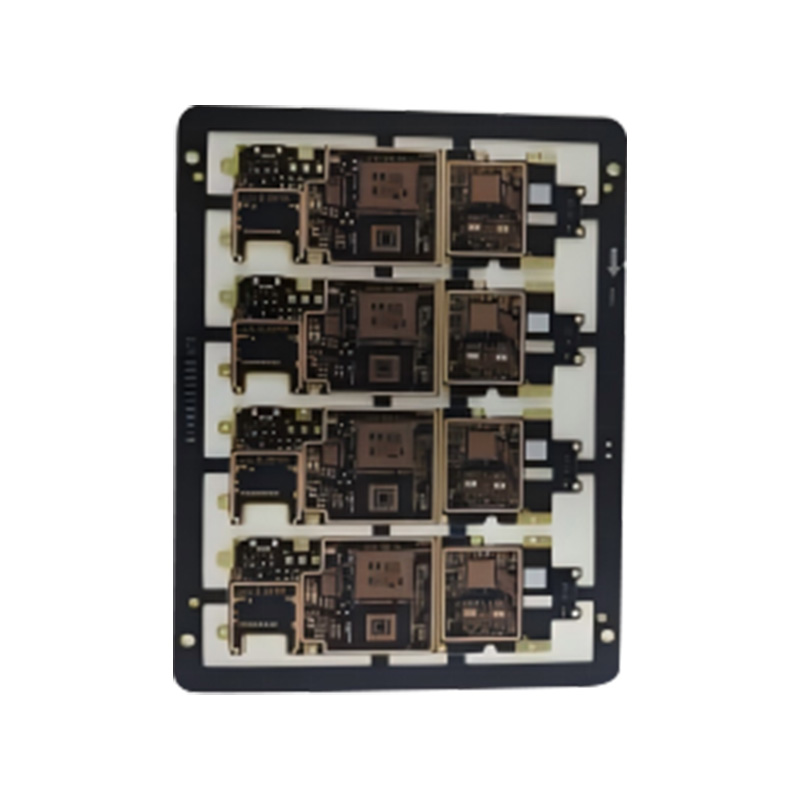

কোর এইচডিআই ম্যানুফ্যাকচারিং: মাইক্রোভিয়াস এবং আল্ট্রা-ফাইন লাইন

এইচডিআই বোর্ডগুলির সংজ্ঞায়িত ক্ষমতা উন্নত কাঠামোর মধ্যে রয়েছে যা অভূতপূর্ব উপাদান ঘনত্ব এবং ক্ষুদ্রকরণের অনুমতি দেয়।

আনহুই হংক্সিন ইলেকট্রনিক টেকনোলজি কোং লিমিটেডের মতো এইচডিআই-তে বিশেষজ্ঞ নির্মাতারা 0.3 মিমি থেকে 6 মিমি পুরুত্ব এবং 32 স্তর পর্যন্ত জটিল বোর্ড তৈরি করতে এই প্রযুক্তিগুলি ব্যবহার করে, যা আধুনিক কমপ্যাক্ট ডিভাইসগুলির মেরুদণ্ড গঠন করে।

এইচডিআই ডেভেলপমেন্ট ওয়ার্কফ্লো: ডিজাইন থেকে ডেলিভারি

একটি এইচডিআই ডিজাইনকে ব্যাপক উৎপাদনে সফলভাবে আনার জন্য একটি বিশদ এবং ক্রমিক প্রক্রিয়া নেভিগেট করা প্রয়োজন।

• নকশা এবং প্রকৌশল পর্যালোচনা: এই প্রাথমিক পর্যায়টি গুরুত্বপূর্ণ। এতে নকশার নিয়ম (DRC) যাচাই করা, লেয়ার স্ট্যাক-আপের পরিকল্পনা করা এবং উপযুক্ত উপকরণ নির্বাচন করা (যেমন, তাপ নির্ভরযোগ্যতার জন্য উচ্চ-Tg FR-4) জড়িত। এই পর্যায়ে আপনার প্রস্তুতকারকের ইঞ্জিনিয়ারিং দলের সাথে ঘনিষ্ঠ সহযোগিতা ব্যয়বহুল বিলম্ব প্রতিরোধ করে।
• অনুক্রমিক ল্যামিনেশন এবং ফ্যাব্রিকেশন: এইচডিআই বোর্ড একাধিক ল্যামিনেশন চক্রের মাধ্যমে নির্মিত হয়। একটি কোর প্রথমে তৈরি করা হয়, তারপরে মাইক্রোভিয়াস দিয়ে পরপর স্তরগুলি তৈরি করা হয়। লেজার ড্রিলিং, সুনির্দিষ্ট কপার প্লেটিং এবং প্যাটার্ন ইমেজিংয়ের মতো প্রক্রিয়াগুলি পুনরাবৃত্তি হয়, ব্যতিক্রমী প্রক্রিয়া নিয়ন্ত্রণের দাবি করে।
• পরীক্ষা এবং গুণমানের নিশ্চয়তা: জটিলতার পরিপ্রেক্ষিতে, নেট সংযোগ এবং বিচ্ছিন্নতা যাচাই করার জন্য বৈদ্যুতিক পরীক্ষা (ফ্লাইং প্রোব বা ফিক্সচার-ভিত্তিক পরীক্ষা সহ) বাধ্যতামূলক। প্রতিবন্ধকতা নিয়ন্ত্রণ পরীক্ষা উচ্চ-গতির ডিজাইনের জন্যও সাধারণ।

শীর্ষস্থানীয় নির্মাতারা প্রতিযোগিতামূলক লিড টাইম অফার করতে এই ওয়ার্কফ্লোকে অপ্টিমাইজ করে। উদাহরণস্বরূপ, বাল্ক এইচডিআই অর্ডারের জন্য একটি কাঠামোগত 25-দিনের উত্পাদন চক্র সময়-থেকে-বাজারের চাহিদাগুলির সাথে পুঙ্খানুপুঙ্খ উত্পাদনের ভারসাম্য বজায় রাখে, যখন দ্রুত 24-ঘন্টা প্রোটোটাইপিং পরিষেবাগুলি প্রাথমিক নকশা যাচাইকে সমর্থন করে।

HDI নির্ভরযোগ্যতা এবং কর্মক্ষমতা জন্য উপাদান নির্বাচন

ভিত্তি উপাদান এবং ফিনিশের পছন্দ সরাসরি HDI বোর্ডের কার্যকারিতা, স্থায়িত্ব এবং ফলনকে প্রভাবিত করে।

• সাবস্ট্রেট উপকরণ:
  • স্ট্যান্ডার্ড এবং উচ্চ-Tg FR-4: অনেক অ্যাপ্লিকেশনের জন্য কাজের ঘোড়া. উচ্চ-টিজি গ্রেডগুলি উচ্চ তাপমাত্রার পরিবেশে সীসা-মুক্ত সোল্ডারিং এবং অপারেশনের জন্য অপরিহার্য।
  • বিশেষায়িত ল্যামিনেট: উচ্চ-ফ্রিকোয়েন্সি/স্পিড অ্যাপ্লিকেশানগুলির জন্য (যেমন, 5G মডিউল), রজার্স বা বিশেষ হাইড্রোকার্বন সিরামিকের মতো কম-ক্ষতির উপকরণগুলি স্ট্যাক-আপে একত্রিত করা যেতে পারে।
  • ফ্লেক্স এবং অনমনীয়-ফ্লেক্স উপকরণ: পলিমাইড ফিল্মগুলি এমন এলাকায় ব্যবহার করা হয় যেখানে বাঁকানো প্রয়োজন, পরিধানযোগ্য এবং কমপ্যাক্ট ইলেকট্রনিক্সে উদ্ভাবনী ফর্ম ফ্যাক্টরগুলি সক্ষম করে।
• পৃষ্ঠ সমাপ্তি: ফিনিসটি সূক্ষ্ম-পিচ উপাদানগুলির জন্য উপযুক্ত হতে হবে। ইমারসন গোল্ড (ENIG) সোল্ডারিং এবং তারের বন্ধনের জন্য একটি সমতল পৃষ্ঠের চমৎকার প্রস্তাব দেয়, যখন ইমারসন সিলভার বা উন্নত OSP ফর্মুলেশনগুলি নির্দিষ্ট ব্যবহারের ক্ষেত্রে খরচ-কার্যকর বিকল্প প্রদান করে।

মূল শিল্পে একটি উদ্ভাবন সক্ষমকারী হিসাবে HDI

HDI প্রযুক্তি শুধু একটি PCB প্রকার নয়; এটি পণ্য উদ্ভাবনের জন্য একটি কৌশলগত সমাধান।

• 5G স্মার্টফোন এবং ভোক্তা প্রযুক্তি: HDI একটি পাতলা প্রোফাইলে একাধিক 5G অ্যান্টেনা মডিউল, উন্নত প্রসেসর এবং বড় ব্যাটারি প্যাক করার জন্য প্রয়োজনীয় চরম ক্ষুদ্রকরণের অনুমতি দেয়। এটি চিপ-অন-বোর্ড (COB) এবং প্যাকেজ-অন-প্যাকেজ (PoP) কৌশলগুলির ব্যবহার সক্ষম করে।
• উচ্চ-নির্ভরযোগ্যতা মহাকাশ ও চিকিৎসা: এই ক্ষেত্রগুলিতে, HDI-এর মান নির্ভরযোগ্যতা এবং কর্মক্ষমতা ঘনত্বে। এটি স্থান-সীমাবদ্ধ এভিওনিক্স বাক্স বা পোর্টেবল মেডিকেল মনিটরগুলিতে আরও কার্যকারিতার অনুমতি দেয়, প্রায়শই স্থায়িত্বের জন্য কঠোর-ফ্লেক্স নির্মাণগুলি ব্যবহার করে।
• উন্নত স্বয়ংচালিত ইলেকট্রনিক্স: যেহেতু যানবাহনগুলি আরও ADAS (অ্যাডভান্সড ড্রাইভার অ্যাসিস্ট্যান্স সিস্টেম) এবং গাড়ির মধ্যে ইনফোটেইনমেন্ট অন্তর্ভুক্ত করে, HDI বোর্ডগুলি সেন্সর, ক্যামেরা এবং নিয়ন্ত্রণ ইউনিটগুলির মধ্যে জটিল, উচ্চ-গতির নেটওয়ার্কিং পরিচালনা করে, প্রায়শই IATF 16949-এর মতো স্বয়ংচালিত-গ্রেড মানগুলির সাথে সম্মতি প্রয়োজন৷

FAQ

একটি "HDI" PCB হিসাবে একটি বোর্ডকে ঠিক কী সংজ্ঞায়িত করে?

একটি এইচডিআই পিসিবি প্রাথমিকভাবে প্রথাগত পিসিবিগুলির তুলনায় প্রতি ইউনিট এলাকায় তার উচ্চ তারের ঘনত্ব দ্বারা সংজ্ঞায়িত করা হয়। এটি নির্দিষ্ট বৈশিষ্ট্যগুলির মাধ্যমে অর্জন করা হয়:

1. মাইক্রোভিয়াস: সাধারণত ≤150µm ব্যাস সহ অন্ধ এবং/অথবা কবর দেওয়া ভায়া ব্যবহার।
2. সূক্ষ্ম লাইন এবং স্থান: ট্রেস প্রস্থ এবং ক্লিয়ারেন্স 3 মিল (0.075 মিমি) বা তার কম।
3. উচ্চ সংযোগ প্যাড ঘনত্ব: খুব সূক্ষ্ম পিচের সাথে উপাদানগুলিকে মিটমাট করার ক্ষমতা (যেমন, <0.5 মিমি পিচ BGAs)।
4. অনুক্রমিক বিল্ড-আপ স্তরগুলি: আন্তঃসংযুক্ত স্তরগুলি তৈরি করতে প্রায়শই একাধিক স্তরায়ণ চক্র জড়িত থাকে।

এই উপাদানগুলির মধ্যে বেশ কয়েকটি, বিশেষ করে মাইক্রোভিয়াসকে অন্তর্ভুক্ত করে একটি বোর্ড সাধারণত HDI হিসাবে শ্রেণীবদ্ধ করা হয়।

আমি কখন একটি স্ট্যান্ডার্ড মাল্টিলেয়ার পিসিবিতে একটি HDI ডিজাইন ব্যবহার করার কথা বিবেচনা করব?

আপনার ডিজাইন যখন এই এক বা একাধিক চ্যালেঞ্জের মুখোমুখি হয় তখন আপনার HDI প্রযুক্তিকে দৃঢ়ভাবে বিবেচনা করা উচিত:

• স্থান সীমাবদ্ধতা: পণ্যের ঘেরটি খুব ছোট (যেমন, পরিধানযোগ্য, শ্রবণযোগ্য, অতি-পাতলা স্মার্টফোন)।
• উচ্চ-পিন-গণনা উপাদান: আপনাকে একটি আধুনিক সিপিইউ, এফপিজিএ বা মেমরি চিপ একটি সূক্ষ্ম-পিচ বিজিএ ফুটপ্রিন্ট সহ রুট আউট করতে হবে।
• উচ্চ-সংকেত-কর্মক্ষমতা প্রয়োজনীয়তা: উচ্চতর বৈদ্যুতিক কর্মক্ষমতার জন্য আপনার ছোট, আরও সরাসরি সংকেত পথের প্রয়োজন (যেমন, দ্রুত গতি, কম ক্রস-টক)।
• একই আকারে বর্ধিত কার্যকারিতা: আপনাকে একটি পণ্যের PCB পদচিহ্ন না বাড়িয়ে উল্লেখযোগ্য নতুন বৈশিষ্ট্য যুক্ত করতে হবে।

যদি আপনার ডিজাইনে শুধুমাত্র বড়-পিচ উপাদান ব্যবহার করা হয় এবং বোর্ডের পর্যাপ্ত স্থান থাকে, তাহলে একটি স্ট্যান্ডার্ড মাল্টিলেয়ার আরও সাশ্রয়ী হতে পারে।

কেন এইচডিআই বোর্ডগুলি বেশি ব্যয়বহুল, এবং আমি কীভাবে খরচ পরিচালনা করতে পারি?

বর্ধিত খরচ থেকে উদ্ভূত হয়:

• জটিল প্রক্রিয়া: ক্রমিক স্তরায়ণ, লেজার ড্রিলিং, এবং আরো সুনির্দিষ্ট ইমেজিং মত অতিরিক্ত উত্পাদন পদক্ষেপ.
• উন্নত সরঞ্জাম: উচ্চ নির্ভুলতা উত্পাদন এবং পরিদর্শন যন্ত্রপাতি জন্য প্রয়োজন.
• প্রাথমিকভাবে কম ফলন: জটিলতা কম উৎপাদন ফলন হতে পারে, বিশেষ করে নতুন বা অত্যন্ত জটিল ডিজাইনের জন্য।

খরচ ব্যবস্থাপনা কৌশল:

1. লেয়ার কাউন্ট অপ্টিমাইজ করুন: প্রয়োজনীয় ন্যূনতম সংখ্যক স্তর ব্যবহার করতে আপনার প্রস্তুতকারকের সাথে কাজ করুন।
2. কাঠামোর মাধ্যমে সরলীকরণ করুন: মাইক্রোভিয়াস ব্যবহার করুন শুধুমাত্র যেখানে একেবারে প্রয়োজন। একটি "1 N 1" স্ট্যাক-আপ "যেকোন-স্তর" HDI-এর চেয়ে কম ব্যয়বহুল।
3. উত্পাদনের জন্য ডিজাইন (DFM): ফলন সমস্যা প্রতিরোধ করতে প্রস্তুতকারকের DFM নির্দেশিকাগুলি কঠোরভাবে মেনে চলুন।
4. ভলিউমের জন্য পরিকল্পনা: অপ্টিমাইজড প্যানেল ব্যবহার এবং সেটআপ অ্যামোর্টাইজেশনের কারণে উচ্চ অর্ডার পরিমাণের সাথে ইউনিট খরচ উল্লেখযোগ্যভাবে হ্রাস পায়।

একটি HDI বোর্ড প্রস্তুতকারকের জন্য আমার কী কী সার্টিফিকেশন খোঁজা উচিত?

সার্টিফিকেশন একটি প্রস্তুতকারকের প্রক্রিয়া নিয়ন্ত্রণ এবং নির্ভরযোগ্যতার জন্য একটি প্রক্সি। সবচেয়ে গুরুত্বপূর্ণগুলির মধ্যে রয়েছে:

• IATF 16949: স্বয়ংচালিত মান ব্যবস্থাপনার মান। এটি পদ্ধতিগত প্রক্রিয়া নিয়ন্ত্রণ, ট্রেসেবিলিটি এবং ক্রমাগত উন্নতির জন্য একটি শীর্ষ-স্তরের প্রতিশ্রুতি প্রদর্শন করে- এমনকি অ-অটোমোটিভ প্রকল্পগুলির জন্যও অত্যন্ত মূল্যবান।
• ISO 9001: বেসলাইন কোয়ালিটি ম্যানেজমেন্ট সিস্টেম সার্টিফিকেশন।
• ইউএল স্বীকৃতি: নিশ্চিত করে যে বোর্ডের উপকরণ এবং নির্মাণ নিরাপত্তা মান পূরণ করে, প্রায়শই অনেক অঞ্চলে বিক্রি হওয়া শেষ পণ্যগুলির জন্য প্রয়োজনীয়।
• আইপিসি স্ট্যান্ডার্ড সম্মতি: সার্টিফিকেশন না হলেও, IPC-6012 (পারফরম্যান্স) এবং IPC-6018 (HDI) এর মতো মানগুলি মেনে চলা প্রযুক্তিগত সক্ষমতার একটি শক্তিশালী সূচক৷

Anhui Hongxin Electronic Technology Co., Ltd. এর মতো একটি নির্মাতা, IATF 16949, ISO এবং UL সার্টিফিকেশন ধারণ করে, নির্ভরযোগ্য HDI বোর্ড তৈরির জন্য একটি শক্তিশালী কাঠামো প্রদর্শন করে।

কিভাবে HDI বোর্ডের জন্য দ্রুত প্রোটোটাইপিং 25 দিনের বাল্ক উত্পাদন চক্রের সাথে কাজ করে?

এই দ্বি-স্তরযুক্ত পদ্ধতিটি উদ্ভাবন এবং স্কেলিং উভয়কেই সমর্থন করার জন্য ডিজাইন করা হয়েছে:

1. দ্রুত প্রোটোটাইপিং (যেমন, 24-72 ঘন্টা): এই পরিষেবাটি ছোট প্যানেলের জন্য দ্রুত সময়সূচী ব্যবহার করে (প্রায়শই 1-5 টুকরা)। এটা ফোকাস করে নকশা বৈধতা - বৈদ্যুতিক সংযোগ, মৌলিক কার্যকারিতা এবং ফিট পরীক্ষা করা। এটি গতি অর্জনের জন্য সামান্য শিথিল সহনশীলতা বা বিভিন্ন টুলিং ব্যবহার করতে পারে।
2. স্ট্রাকচার্ড বাল্ক প্রোডাকশন (যেমন, 25 দিন): একবার নকশা যাচাই করা হলে, পূর্ণ-স্কেল উত্পাদন শুরু হয়। এর মধ্যে সমস্ত ডেডিকেটেড টুলিং (লেজার ড্রিল ফাইল, ল্যামিনেশন প্লেট, টেস্ট ফিক্সচার) চূড়ান্ত করা এবং তৈরি করা, সম্পূর্ণ DFM চেক চালানো এবং সর্বোত্তম ফলন এবং ধারাবাহিকতার জন্য কঠোর প্রক্রিয়া নিয়ন্ত্রণ সহ বড় প্যানেলে অর্ডার তৈরি করা জড়িত। 25-দিনের চক্র ভলিউম অর্ডারের জন্য এই সম্পূর্ণ, অপ্টিমাইজ করা ওয়ার্কফ্লোকে অন্তর্ভুক্ত করে।

এই মডেলটি কোম্পানিগুলিকে প্রতিশ্রুতি ছাড়াই দ্রুত ডিজাইনের পুনরাবৃত্তি করতে দেয় এবং তারপর একটি নির্ভরযোগ্য, সাশ্রয়ী ভলিউম সাপ্লাই চেইনে নির্বিঘ্নে রূপান্তর করতে দেয়৷
