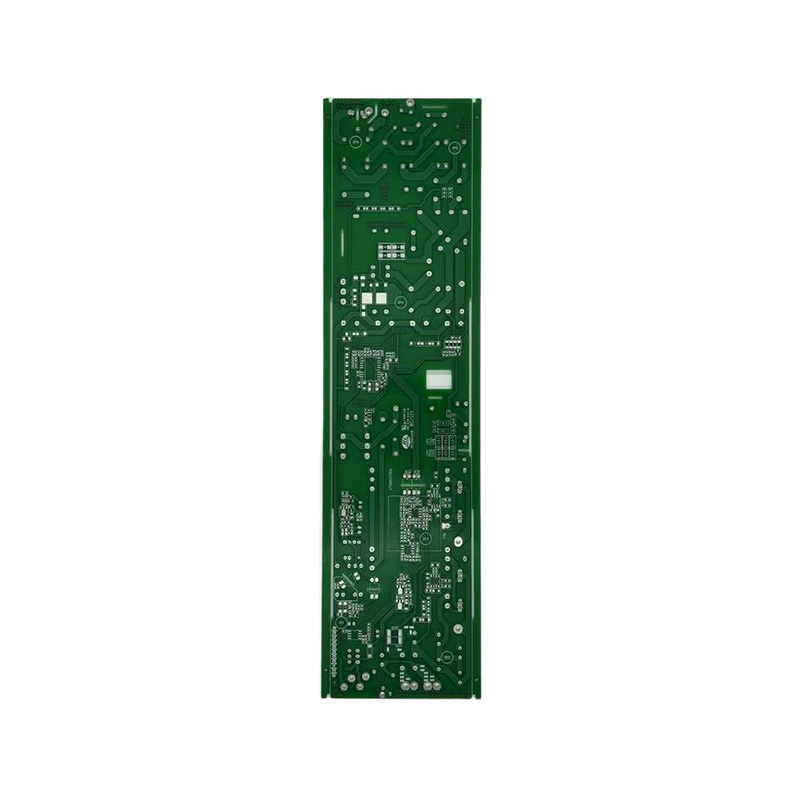

দক্ষতার জন্য প্রকৌশল: উচ্চ ক্ষমতা সম্পন্ন PCB প্রযুক্তির ব্যাপক নির্দেশিকা

আধুনিক ইলেকট্রনিক্সের ক্ষেত্রে, উল্লেখযোগ্য বৈদ্যুতিক শক্তি দক্ষতার সাথে এবং নির্ভরযোগ্যভাবে পরিচালনা করা সবচেয়ে গুরুত্বপূর্ণ। দ হাই পাওয়ার পিসিবি LED আলো এবং বিদ্যুৎ সরবরাহ থেকে বৈদ্যুতিক গাড়ির ইনভার্টার এবং শিল্প মোটর নিয়ন্ত্রণের জন্য এই ধরনের অ্যাপ্লিকেশনগুলির জন্য প্রকৌশলী ভিত্তি। স্ট্যান্ডার্ড সার্কিট বোর্ডের বিপরীতে, এই বিশেষায়িত PCBগুলি উচ্চ স্রোত পরিচালনা করার জন্য, যথেষ্ট তাপ নষ্ট করতে এবং বৈদ্যুতিক এবং তাপীয় চাপের মধ্যে নির্ভরযোগ্যভাবে কাজ করার জন্য ডিজাইন করা হয়েছে। এই নির্দেশিকাটি সমালোচনামূলক নকশা বিবেচনা, উপাদান বিজ্ঞান, এবং উত্পাদন প্রক্রিয়াগুলিকে ব্যাখ্যা করে যা উচ্চ-পারফরম্যান্স পাওয়ার ইলেকট্রনিক্সকে সংজ্ঞায়িত করে।

থার্মাল ম্যানেজমেন্ট: হাই পাওয়ার পিসিবি ডিজাইনের মূল

যেকোনো উচ্চ-শক্তি প্রয়োগের প্রাথমিক চ্যালেঞ্জ হল তাপ। অত্যধিক তাপ উপাদানগুলিকে হ্রাস করে, জীবনকাল হ্রাস করে এবং বিপর্যয়কর ব্যর্থতার কারণ হতে পারে। অতএব, কার্যকর তাপ ব্যবস্থাপনা শুধুমাত্র একটি বৈশিষ্ট্য নয় বরং একটি প্রয়োজনীয়তা।

কী থার্মাল ডিজাইন পরামিতি

• তামার বেধ: প্রতি বর্গফুট (oz/ft²) আউন্সে পরিমাপ করা হয়, মোটা তামার চিহ্নগুলি কম প্রতিরোধী উত্তাপের সাথে বেশি কারেন্ট বহন করে। স্ট্যান্ডার্ড বোর্ডগুলি 1oz (35µm) ব্যবহার করে, যখন উচ্চ-শক্তি বোর্ডগুলি সাধারণত 3oz (105µm) থেকে 12oz (420µm) বা তার বেশি ব্যবহার করে।
• সাবস্ট্রেটের তাপ পরিবাহিতা: উপাদান থেকে দূরে তাপ পরিচালনা করার ক্ষমতা উপাদান. স্ট্যান্ডার্ড FR-4-এর তাপ পরিবাহিতা কম (~0.3-0.4 W/mK), যখন ধাতব-কোর বোর্ডগুলি অনেক উন্নত।
• থার্মাল ভায়া অ্যারে: পৃষ্ঠ স্তর থেকে অভ্যন্তরীণ স্তরে বা একটি উত্সর্গীকৃত তাপ সিঙ্কে তাপ স্থানান্তর করার জন্য গরম উপাদানগুলির নীচে স্থাপন করা ধাতুপট্টাবৃত ছিদ্র।

উপাদান নির্বাচন এবং বৈদ্যুতিক বিবেচনা

তাপীয় বৈশিষ্ট্যের বাইরে, উপকরণ এবং নকশার পছন্দ বোর্ডের বৈদ্যুতিক কর্মক্ষমতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নির্দেশ করে।

• বর্তমান বহন ক্ষমতা: তামার বেধ, ট্রেস প্রস্থ এবং অনুমোদিত তাপমাত্রা বৃদ্ধি দ্বারা নির্ধারিত। প্রকৌশলীরা একটি প্রদত্ত কারেন্টের জন্য প্রয়োজনীয় ক্রস-বিভাগীয় এলাকা গণনা করতে IPC-2152 চার্ট ব্যবহার করেন।
• অস্তরক শক্তি: ভাঙ্গন ছাড়াই উচ্চ ভোল্টেজ সহ্য করার জন্য অন্তরক স্তরগুলির ক্ষমতা। এটি পাওয়ার কনভার্টার এবং ইনভার্টারগুলিতে গুরুত্বপূর্ণ।
• উপাদান স্থিতিশীলতা: উচ্চ-Tg (গ্লাস ট্রানজিশন টেম্পারেচার) উপকরণগুলি সোল্ডারিং এবং উচ্চ-তাপমাত্রা অপারেশনের সময় বোর্ডকে ওয়ারিং বা ডিলামিনেটিং থেকে রোধ করার জন্য অপরিহার্য। 170°C বা তার বেশি একটি Tg চাহিদা অ্যাপ্লিকেশনের জন্য সাধারণ।

Anhui Hongxin Electronic Technology Co., Ltd.-এর মতো নির্মাতারা উচ্চ-Tg FR-4, ধাতব সাবস্ট্রেট এবং বিশেষায়িত ল্যামিনেট সহ বিস্তৃত উপকরণ সরবরাহ করে, যা ইঞ্জিনিয়ারদের তাদের নির্দিষ্ট নকশার জন্য তাপ, বৈদ্যুতিক এবং যান্ত্রিক বৈশিষ্ট্যগুলির সর্বোত্তম ভারসাম্য নির্বাচন করতে দেয়।

উত্পাদনের শ্রেষ্ঠত্ব এবং গুণমানের নিশ্চয়তা

একটি নির্ভরযোগ্য হাই পাওয়ার পিসিবি তৈরির জন্য উন্নত উত্পাদন ক্ষমতা এবং একটি কঠোর মান নিয়ন্ত্রণ ব্যবস্থা প্রয়োজন। এই প্রক্রিয়ার মধ্যে রয়েছে লেমিনেশনের চাপের সুনির্দিষ্ট নিয়ন্ত্রণ, তামার প্রলেপ পুরুত্ব, এবং শক্তিশালী তাপীয় ভিয়াস এবং মাল্টি-লেয়ার স্ট্রাকচার তৈরি করতে ড্রিলিং নির্ভুলতা।

মিশন-সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য, যেমন স্বয়ংচালিত শিল্পে, আন্তর্জাতিক মান মেনে চলা আলোচনার যোগ্য নয়। যেমন সার্টিফিকেশন আইএটিএফ 16949 গুণমান, ধারাবাহিকতা এবং ক্রমাগত উন্নতির জন্য প্রস্তুতকারকের প্রতিশ্রুতি প্রদর্শন করুন। উপরন্তু, ইউএল সার্টিফিকেশন পণ্য কঠোর নিরাপত্তা এবং flammability মান পূরণ নিশ্চিত করে. Anhui Hongxin Electronic Technology Co., Ltd. এর সার্টিফিকেশনের পোর্টফোলিও, ISO9001, ISO14001, ISO45001, IATF16949, এবং UL সহ, বিশ্বব্যাপী গ্রাহক বেসে উচ্চ-নির্ভরযোগ্য হাই পাওয়ার পিসিবি সরবরাহ করার ক্ষমতার উপর জোর দেয়।

FAQ

স্ট্যান্ডার্ড পিসিবি এবং হাই পাওয়ার পিসিবির মধ্যে প্রধান পার্থক্য কী?

প্রধান পার্থক্য তাদের নকশা ফোকাস এবং উপাদান রচনা মধ্যে রয়েছে। একটি স্ট্যান্ডার্ড PCB কম-বর্তমান অ্যাপ্লিকেশনগুলিতে সংকেত অখণ্ডতার জন্য অপ্টিমাইজ করা হয়। ক হাই পাওয়ার পিসিবি দুটি প্রাথমিক চ্যালেঞ্জ পরিচালনা করার জন্য ইঞ্জিনিয়ার করা হয়েছে: উচ্চ বর্তমান এবং উল্লেখযোগ্য তাপ উত্পাদন। এই মাধ্যমে অর্জন করা হয়:

• ঘন তামা: প্রতিরোধ ক্ষমতা কমাতে এবং অতিরিক্ত উত্তাপ ছাড়াই উচ্চ স্রোত পরিচালনা করতে 3oz, 6oz বা এমনকি মোটা তামা ব্যবহার করুন।
• তাপীয় পরিবাহী স্তরসমূহ: বিল্ট-ইন হিট সিঙ্ক হিসাবে কাজ করার জন্য মেটাল-কোর (অ্যালুমিনিয়াম বা তামা) বা অন্যান্য বিশেষ উপকরণ ব্যবহার করা।
• মজবুত নির্মাণ: ডিজাইন যা তাপ অপচয় এবং কম্পোনেন্ট সোল্ডারিং নির্ভরযোগ্যতা বাড়ানোর জন্য তাপীয় ভায়া এবং বৃহত্তর প্যাডের আকারের মতো বৈশিষ্ট্যগুলিকে অন্তর্ভুক্ত করে।

মূলত, একটি হাই পাওয়ার পিসিবি একটি উদ্দেশ্য-নির্মিত তাপ ও ​​বৈদ্যুতিক ব্যবস্থাপনা প্ল্যাটফর্ম।

আমি কখন একটি স্ট্যান্ডার্ড FR-4 PCB এর উপর একটি অ্যালুমিনিয়াম কোর PCB বেছে নেব?

আপনার একটি অ্যালুমিনিয়াম কোর PCB (MCPCB) বেছে নেওয়া উচিত যখন আপনার নকশায় এমন উপাদানগুলি অন্তর্ভুক্ত থাকে যা উল্লেখযোগ্য পরিমাণে তাপ উৎপন্ন করে যা দক্ষতার সাথে পরিচালনা করা প্রয়োজন। মূল সূচক অন্তর্ভুক্ত:

• উচ্চ ক্ষমতার LED: এটি সবচেয়ে সাধারণ অ্যাপ্লিকেশন। এমসিপিসিবিগুলি এলইডি জংশন তাপমাত্রা বজায় রাখার জন্য অপরিহার্য, যা সরাসরি তাদের উজ্জ্বলতা, রঙের সামঞ্জস্য এবং জীবনকালকে প্রভাবিত করে।
• শক্তি রূপান্তর সার্কিট: নিয়ন্ত্রক, মোটর ড্রাইভার এবং পাওয়ার সাপ্লাই স্যুইচ করার জন্য যেখানে MOSFET এবং ইন্ডাক্টরগুলির মতো উপাদানগুলি যথেষ্ট তাপ নষ্ট করে।
• স্থান-সীমাবদ্ধ ডিজাইন: যখন আপনি একটি বড় হিট সিঙ্ক ফিট করতে পারবেন না, তখন একটি MCPCB তাপ-প্রসারণ ফাংশনকে সরাসরি বোর্ডে সংহত করে, স্থান বাঁচায় এবং সমাবেশকে সহজ করে।

যদি আপনার আবেদনটি সম্পূর্ণরূপে যুক্তি বা কম-পাওয়ার সিগন্যাল প্রক্রিয়াকরণের জন্য হয়, তাহলে একটি আদর্শ FR-4 বোর্ড আরও সাশ্রয়ী। পছন্দটি আপনার নকশার তাপীয় বাজেট দ্বারা নির্ধারিত হয়।

কিভাবে তামার বেধ একটি উচ্চ ক্ষমতার PCB কর্মক্ষমতা প্রভাবিত করে?

তামার পুরুত্ব একটি গুরুত্বপূর্ণ পরামিতি যা দুটি মূল উপায়ে একটি উচ্চ শক্তির PCB-এর কর্মক্ষমতাকে সরাসরি প্রভাবিত করে: বর্তমান বহন ক্ষমতা এবং তাপ অপচয়।

• বর্তমান বহন ক্ষমতা: একটি প্রশস্ত এবং ঘন তামার ট্রেস কম বৈদ্যুতিক প্রতিরোধের আছে। ওহমের সূত্র (P = I²R) অনুসারে, নিম্ন প্রতিরোধের অর্থ একটি প্রদত্ত স্রোতের তাপ হিসাবে কম শক্তি নষ্ট হয়। মোটা তামা আপনাকে বোর্ডের তাপমাত্রা সীমা অতিক্রম না করে নিরাপদে উচ্চতর স্রোত পরিচালনা করতে দেয়। উদাহরণস্বরূপ, একটি 6oz ট্রেস একই প্রস্থের 1oz ট্রেসের চেয়ে উল্লেখযোগ্যভাবে বেশি কারেন্ট বহন করতে পারে।
• তাপ ছড়ানো: তামা তাপের একটি চমৎকার পরিবাহী। একটি পুরু তামার স্তর একটি তাপ স্প্রেডার হিসাবে কাজ করে, একটি গরম উপাদান (যেমন একটি পাওয়ার আইসি) থেকে PCB এর একটি বৃহত্তর এলাকায় তাপ বিতরণ করে। এটি "হট স্পট" তাপমাত্রা হ্রাস করে এবং পরিবেষ্টিত পরিবেশে বা তাপ সিঙ্কে তাপ স্থানান্তর করতে পুরো বোর্ডটিকে আরও দক্ষ করে তোলে।

সঠিক তামার বেধ নির্বাচন করা কর্মক্ষমতা, খরচ, এবং উত্পাদন জটিলতার মধ্যে একটি মৌলিক ট্রেড-অফ।

হাই পাওয়ার পিসিবি এর দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করার জন্য কোন ডিজাইনের বৈশিষ্ট্যগুলি গুরুত্বপূর্ণ?

একটি উচ্চ ক্ষমতার PCB-তে দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করার জন্য উচ্চ কারেন্ট এবং তাপ সাইক্লিংয়ের চাপ কমানোর জন্য সক্রিয় নকশা প্রয়োজন। গুরুত্বপূর্ণ বৈশিষ্ট্য অন্তর্ভুক্ত:

• তাপ ত্রাণ প্যাড: বড় তামার প্লেনের (যেমন স্থল বা শক্তি) সাথে সংযুক্ত থ্রু-হোল উপাদানগুলির জন্য, তাপীয় ত্রাণ সংযোগ ব্যবহার করা হয়। এগুলি সোল্ডারিংয়ের সময় সরাসরি তাপ সিঙ্কের প্রভাবকে হ্রাস করে, একটি ভাল সোল্ডার জয়েন্ট নিশ্চিত করে, যখন এখনও অপারেশন চলাকালীন একটি ভাল বৈদ্যুতিক এবং তাপ সংযোগ প্রদান করে।
• সাইজিং এবং প্লেটিংয়ের মাধ্যমে পর্যাপ্ত: তাপীয় ভায়া অবশ্যই যথেষ্ট বড় হতে হবে এবং কার্যকরভাবে তাপ স্থানান্তর করার জন্য যথেষ্ট তামার প্রলেপ পুরুত্ব থাকতে হবে। উচ্চ-নির্ভরযোগ্য অ্যাপ্লিকেশনের জন্য, সোল্ডার বা ইপোক্সি দিয়ে ফিলিং এবং ক্যাপিংয়ের মাধ্যমে আর্দ্রতা প্রবেশ রোধ করতে পারে এবং তাপ স্থানান্তর উন্নত করতে পারে।
• কনফর্মাল লেপ: একটি প্রতিরক্ষামূলক রাসায়নিক আবরণ প্রয়োগ করা আর্দ্রতা, ধুলো এবং রাসায়নিক দূষক থেকে বোর্ডকে রক্ষা করতে পারে, যা কঠোর শিল্প বা স্বয়ংচালিত পরিবেশে বিশেষভাবে গুরুত্বপূর্ণ।
• উপাদান নির্বাচন: উচ্চ Tg এবং লো কোফিসিয়েন্ট অফ থার্মাল এক্সপেনশন (CTE) সহ উপকরণ ব্যবহার করা তাপমাত্রার ওঠানামার সময় ভিয়াস এবং উপাদানগুলির উপর যান্ত্রিক চাপ কমায়, সময়ের সাথে ফাটল এবং ডিলামিনেশন প্রতিরোধ করে।

এই বৈশিষ্ট্যগুলি, IATF 16949-এর মতো একটি গুণমান ব্যবস্থার অধীনে উত্পাদনের সাথে মিলিত, একটি উচ্চ ক্ষমতা সম্পন্ন PCB তৈরি করার জন্য প্রয়োজনীয় যা এই ক্ষেত্রে বছরের পর বছর ধরে চলবে৷
