কিভাবে একটি PCB বোর্ড ডিজাইন এবং ঠিক করবেন: একটি সম্পূর্ণ বিগিনার গাইড

একটি PCB কি এবং কেন ডিজাইনের ব্যাপার

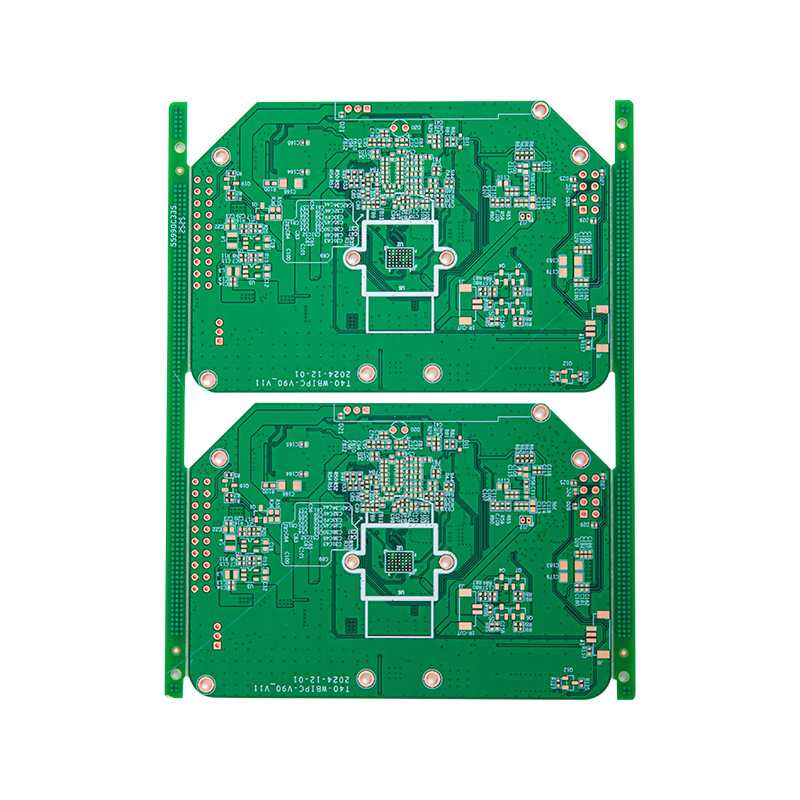

একটি মুদ্রিত সার্কিট বোর্ড (PCB) হল প্রায় প্রতিটি ইলেকট্রনিক ডিভাইসের প্রকৃত ভিত্তি — স্মার্টফোন থেকে শিল্প নিয়ন্ত্রক। এটি যান্ত্রিকভাবে সমর্থন করে এবং বৈদ্যুতিকভাবে একটি নন-পরিবাহী সাবস্ট্রেটের উপর খোদাই করা পরিবাহী কপার ট্র্যাক ব্যবহার করে উপাদানগুলিকে সংযুক্ত করে, সাধারণত FR4 ফাইবারগ্লাস। শুরু থেকেই ডিজাইন পেয়ে যাচ্ছেন একটি সার্কিট কাজ করে কিনা তা নির্ধারণ করে না, তবে এটি উত্পাদনযোগ্য, নির্ভরযোগ্য এবং স্কেলে সাশ্রয়ী হবে কিনা তা নির্ধারণ করে।

পিসিবি ডিজাইন স্কিম্যাটিক ডিজাইন থেকে আলাদা। একটি পরিকল্পিত উপাদানগুলির মধ্যে যৌক্তিক সংযোগগুলিকে সংজ্ঞায়িত করে; একটি PCB লেআউট সেই সংযোগগুলিকে ভৌত জ্যামিতিতে অনুবাদ করে — ট্রেস প্রস্থ, লেয়ার স্ট্যাকআপ, কম্পোনেন্ট প্লেসমেন্ট এবং ড্রিল হোল। লেআউট পর্যায়ে ত্রুটিগুলি সংকেত অখণ্ডতা সমস্যা, অত্যধিক ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (EMI), তাপীয় ব্যর্থতা, বা সরাসরি শর্টস হতে পারে যা একটি নিখুঁত পরিকল্পনাকারী কখনই ভবিষ্যদ্বাণী করতে পারে না।

কিভাবে একটি PCB ডিজাইন করবেন: ধাপে ধাপে প্রক্রিয়া

PCB ডিজাইন ওয়ার্কফ্লো ব্যবহার করা সফ্টওয়্যার নির্বিশেষে একটি ধারাবাহিক ক্রম অনুসরণ করে। প্রতিটি পর্যায় বোঝা পুনরায় কাজ প্রতিরোধ করে এবং উত্পাদন ত্রুটিগুলি হ্রাস করে।

ধাপ 1 — স্কিম্যাটিক আঁকুন

একটি PCB ক্যানভাসে একটি একক উপাদান স্থাপন করার আগে, পরিকল্পিত সম্পূর্ণ এবং ত্রুটি-মুক্ত হতে হবে। EDA (ইলেক্ট্রনিক ডিজাইন অটোমেশন) সফ্টওয়্যার ব্যবহার করুন যেমন KiCad (ফ্রি), Altium ডিজাইনার, ঈগল, বা EasyEDA সমস্ত উপাদান আঁকতে, রেফারেন্স ডিজাইনার বরাদ্দ করতে এবং একটি বৈদ্যুতিক নিয়ম চেক (ERC) চালাতে। এই পর্যায়ে যেকোন অমীমাংসিত ERC সতর্কতা লেআউটে প্রচারিত হবে।

ধাপ 2 — বোর্ড আউটলাইন এবং লেয়ার স্ট্যাকআপ সংজ্ঞায়িত করুন

PCB সম্পাদকে বোর্ডের মাত্রা সেট করুন। নতুনদের জন্য, একটি 2-স্তর বোর্ড (শীর্ষ তামার নীচে তামা) বেশিরভাগ শখ এবং কম ফ্রিকোয়েন্সি বাণিজ্যিক প্রকল্পের জন্য যথেষ্ট। উচ্চ-গতির ডিজিটাল বা RF ডিজাইনে প্রতিবন্ধকতা নিয়ন্ত্রণকারী উৎসর্গীকৃত গ্রাউন্ড এবং পাওয়ার প্লেন সরবরাহ করতে 4 বা তার বেশি স্তরের প্রয়োজন হতে পারে। উপাদান, সমাপ্ত বোর্ডের বেধ (সাধারণত 1.6 মিমি), এবং তামার ওজন (সাধারণত 1 oz/ft²) উল্লেখ করুন।

ধাপ 3 — কৌশলগতভাবে উপাদান রাখুন

পরিকল্পিত থেকে নেটলিস্ট আমদানি করুন এবং উপাদান স্থাপন করা শুরু করুন। এই প্লেসমেন্ট নীতি অনুসরণ করুন:

  • বোর্ডের যান্ত্রিক সীমাবদ্ধতাগুলিকে নোঙ্গর করতে প্রথমে সংযোগকারী এবং মাউন্টিং গর্তগুলি রাখুন৷
  • ফাংশন অনুসারে উপাদানগুলিকে গোষ্ঠীবদ্ধ করুন — শব্দ সংযোগ কমাতে পাওয়ার রেগুলেশন, এনালগ এবং ডিজিটাল বিভাগগুলিকে শারীরিকভাবে আলাদা রাখুন।
  • IC পাওয়ার পিনের যতটা সম্ভব কাছাকাছি ডিকপলিং ক্যাপাসিটারগুলি অবস্থান করুন — আদর্শভাবে 0.5 মিমি এর মধ্যে।
  • ট্রেস ক্রসিং কমানোর জন্য প্রাচ্য উপাদান, যা প্রয়োজনীয় ভিয়াসের সংখ্যা হ্রাস করে।

ধাপ 4 — রুট ট্রেস

রাউটিং ratsnest (সরল রেখা হিসাবে দেখানো আনরাউট সংযোগগুলিকে) শারীরিক কপার ট্রেসে রূপান্তরিত করে। অনুসরণ করার মূল নিয়ম:

  • ট্রেস প্রস্থ এটি বহন করা বর্তমান জন্য মাপ করা আবশ্যক. একটি 0.25 মিমি ট্রেস সাধারণ অবস্থায় মোটামুটি 0.5 এ পরিচালনা করে; একটি 1 মিমি ট্রেস আনুমানিক 2 এ পরিচালনা করতে পারে। নির্ভুলতার জন্য একটি অনলাইন ট্রেস প্রস্থ ক্যালকুলেটর ব্যবহার করুন।
  • শক্তি এবং স্থল ট্রেস সিগন্যাল ট্রেসের চেয়ে চওড়া হওয়া উচিত — কম-পাওয়ার বোর্ডের জন্য সর্বনিম্ন 0.5-1 মিমি।
  • ট্রেস মধ্যে 90° কোণ এড়িয়ে চলুন; এচিংয়ের সময় অ্যাসিড ফাঁদ প্রতিরোধ করতে এবং উচ্চ ফ্রিকোয়েন্সিতে প্রতিবন্ধকতা বিচ্ছিন্নতা কমাতে 45° কোণ বা বক্ররেখা ব্যবহার করুন।
  • একটি শক্ত স্থল রেফারেন্স প্লেন তৈরি করতে অব্যবহৃত বোর্ড এলাকায় একটি তামার ঢালা (গ্রাউন্ড ফিল) ব্যবহার করুন।

ধাপ 5 — ডিজাইন রুল চেক (DRC) চালান এবং Gerbers তৈরি করুন

ন্যূনতম ক্লিয়ারেন্স লঙ্ঘন, সংযোগহীন নেট বা সিল্কস্ক্রিন ওভারল্যাপগুলি ধরতে DRC টুলটি চালান। একবার বোর্ড পাস হলে, Gerber ফাইল (প্রতি স্তরে একটি) এবং একটি ড্রিল ফাইল রপ্তানি করুন। এই ফাইলগুলিই PCB ফ্যাব্রিকেটররা আপনার বোর্ড তৈরি করতে ব্যবহার করে। বেশিরভাগ নির্মাতারা — JLCPCB, PCBWay, OSH Park — স্ট্যান্ডার্ড Gerber RS-274X ফর্ম্যাট গ্রহণ করে।

কিভাবে একটি পিসিবি বোর্ড তৈরি করবেন: ফ্যাব্রিকেশন বিকল্প

একবার ডিজাইন ফাইল প্রস্তুত হয়ে গেলে, একটি ফিজিক্যাল বোর্ডের দুটি ব্যবহারিক পথ রয়েছে: পেশাদার ফ্যাব্রিকেশন বা DIY এচিং।

পদ্ধতি ন্যূনতম ট্রেস প্রস্থ টার্নরাউন্ড জন্য সেরা
পেশাদার ফ্যাব (যেমন, JLCPCB) 0.1 মিমি (4 মিল) 2-7 দিন সমস্ত প্রকল্প, সর্বোচ্চ মানের
DIY টোনার ট্রান্সফার এচিং 0.5-1 মিমি 1-2 ঘন্টা প্রোটোটাইপিং, একক-স্তর বোর্ড
সিএনসি মিলিং (পিসিবি রাউটার) 0.3-0.5 মিমি 30-90 মিনিট ইন-হাউস দ্রুত পুনরাবৃত্তি
ক্ষমতা এবং টার্নআরাউন্ড সময়ের দ্বারা PCB তৈরির পদ্ধতির তুলনা।

নতুনদের জন্য, একজন পেশাদার PCB ফ্যাব্রিকেটর থেকে অর্ডার করার দৃঢ়ভাবে সুপারিশ করা হয়। 100 × 100 মিমি এর পাঁচটি 2-স্তর বোর্ডের জন্য সাধারণত বাজেট পরিষেবা থেকে $5 USD-এর কম খরচ হয়, যেখানে ন্যূনতম অর্ডারের পরিমাণ প্রয়োজন নেই৷ গুণমানের সুবিধা — সোল্ডার মাস্ক, সিল্কস্ক্রিন, HASL বা ENIG ফিনিশ — সেই দামে DIY পদ্ধতির সাথে প্রতিলিপি করা অসম্ভব।

কিভাবে একটি PCB বোর্ড ঠিক করবেন: সাধারণ ত্রুটিগুলি নির্ণয় এবং মেরামত করা

PCB মেরামত শারীরিক হস্তক্ষেপের আগে ত্রুটি বিচ্ছিন্ন করার একটি পদ্ধতিগত প্রক্রিয়া। প্রথমে মূল কারণ চিহ্নিত না করে উপাদান প্রতিস্থাপনের চেষ্টা করা অংশগুলি নষ্ট করে এবং আরও ক্ষতির ঝুঁকি থাকে।

চাক্ষুষ পরিদর্শন প্রথম

বিবর্ধনের অধীনে (10× লুপ বা ডিজিটাল মাইক্রোস্কোপ), দেখুন: পোড়া উপাদান (বিবর্ণতা, ফাটা খাপ), ঠান্ডা ঝাল জয়েন্টগুলোতে (নিস্তেজ, দানাদার বা ফাটা ফিললেট), সোল্ডার ব্রিজ (সংলগ্ন প্যাডের মধ্যে অনিচ্ছাকৃত শর্টস), এবং উত্তোলিত প্যাড (সাবস্ট্রেট থেকে তামার প্যাড বিচ্ছিন্ন)। কোনো বৈদ্যুতিক পরীক্ষার আগে অনেক ত্রুটি দৃশ্যমান হয়।

বৈদ্যুতিক ত্রুটি বিচ্ছিন্নতা

পাওয়ার এবং গ্রাউন্ডের মধ্যে সন্দেহজনক শর্ট সার্কিট পরীক্ষা করতে ধারাবাহিকতা মোডে একটি ডিজিটাল মাল্টিমিটার (DMM) ব্যবহার করুন। রেজিস্ট্যান্স মোডে, পরিকল্পিতের সাথে রিডিং তুলনা করুন। একটি ইন-সার্কিট ESR মিটার ডিসোল্ডারিং ছাড়াই ইলেক্ট্রোলাইটিক ক্যাপাসিটর পরীক্ষা করার জন্য অমূল্য - 1-5 Ω (রেটিং এর উপর নির্ভর করে) এর উপরে ESR সহ একটি ক্যাপাসিটর সাধারণত ব্যর্থ হয় এবং বিদ্যুৎ সরবরাহের অস্থিরতা বা লহর-সম্পর্কিত ব্যর্থতার কারণ হতে পারে।

সাধারণ মেরামত এবং কৌশল

  • ঠান্ডা জয়েন্ট পুনরায় বিক্রি করা: তাজা ফ্লাক্স প্রয়োগ করুন, 2-3 সেকেন্ডের জন্য জয়েন্টে সোল্ডারিং আয়রন টিপ স্পর্শ করুন, তারপরে অল্প পরিমাণে 63/37 টিন-লিড বা SAC305 সীসা-মুক্ত সোল্ডার যোগ করুন। ফিললেট মসৃণ এবং চকচকে হওয়া উচিত।
  • একটি সোল্ডার ব্রিজ অপসারণ: ফ্লাক্স প্রয়োগ করুন, তারপর সেতু জুড়ে একটি পরিষ্কার লোহার টিপ টেনে আনুন। যদি এটি অব্যাহত থাকে, তামার ডিসোল্ডারিং বিনুনি ব্যবহার করুন (উইক) উপরে লোহার ডগা দিয়ে সেতুর বিরুদ্ধে শক্তভাবে চাপুন।
  • একটি ভাঙা ট্রেস মেরামত: বিরতির উভয় পাশে 5-10 মিমি সোল্ডার মাস্কটি স্ক্র্যাপ করুন, উন্মুক্ত কপারটি টিন করুন এবং 30 AWG ওয়্যার-র্যাপ ওয়্যার বা সোল্ডারের দৈর্ঘ্য দিয়ে ফাঁকটি সেতু করুন। UV-নিরাময় PCB মেরামত বার্ণিশ একটি বিন্দু সঙ্গে সুরক্ষিত.
  • একটি ক্ষতিগ্রস্ত থ্রু-হোল উপাদান প্রতিস্থাপন: পুরানো সোল্ডার অপসারণ করতে একটি ডিসোল্ডারিং পাম্প বা উইক ব্যবহার করুন, উপাদানটি উত্তোলন করুন, আটকে থাকলে 0.8 মিমি ড্রিল বিট দিয়ে গর্তগুলি পরিষ্কার করুন, প্রতিস্থাপন ঢোকান এবং বিপরীত দিক থেকে সোল্ডার করুন৷
  • SMD উপাদান প্রতিস্থাপন: ছোট প্যাসিভের জন্য (0402, 0603), ফাইন-টিপ টুইজার এবং 1-2 মিমি চিজেল টিপ সহ একটি সোল্ডারিং লোহা ব্যবহার করুন। অনেকগুলি পিন সহ IC-এর জন্য, গরম বায়ু পুনঃওয়ার্ক দ্রুততর — ফ্লাক্স প্রয়োগ করুন, রিওয়ার্ক স্টেশনটিকে 320-360 °C এ সেট করুন (সীসা-মুক্ত করার জন্য সামঞ্জস্য করুন), এবং অংশটি অবাধে না উঠা পর্যন্ত একটি বৃত্তাকার প্যাটার্নে অগ্রভাগটি সরান৷

পোস্ট মেরামত যাচাইকরণ

যেকোনো মেরামতের পরে, ফ্লাক্সের অবশিষ্টাংশ অপসারণ করতে আইসোপ্রোপাইল অ্যালকোহল (IPA 99%) এবং একটি ESD-নিরাপদ ব্রাশ দিয়ে বোর্ড পরিষ্কার করুন, যা সময়ের সাথে সাথে হালকা ক্ষয়কারী হতে পারে এবং উচ্চ-প্রতিবন্ধক সার্কিটে ফুটো স্রোত সৃষ্টি করতে পারে। শক্তি প্রয়োগ করার আগে মেরামত করা নোডগুলিতে ধারাবাহিকতা পুনরায় পরীক্ষা করুন। যে বোর্ডগুলিতে পাওয়ার ফল্ট হয়েছে তাদের জন্য, সামঞ্জস্যযোগ্য কারেন্ট লিমিটিং সহ একটি বেঞ্চ পাওয়ার সাপ্লাই ব্যবহার করুন — স্বাভাবিক অপারেটিং কারেন্টের 10-20% সীমা সেট করুন এবং অপ্রত্যাশিত কারেন্ট ড্রয়ের জন্য পর্যবেক্ষণ করার সময় ধীরে ধীরে ভোল্টেজ বাড়ান৷

নতুনদের জন্য পিসিবি ডিজাইন টিপস: এড়াতে ভুল

বেশিরভাগ শিক্ষানবিস পিসিবি ব্যর্থতা পুনরাবৃত্ত ত্রুটির একটি ছোট সেট থেকে উদ্ভূত হয়। এই নিদর্শনগুলির সচেতনতা উল্লেখযোগ্যভাবে প্রথম-স্পিন সাফল্যের হার হ্রাস করে:

  1. ভুল পদচিহ্ন: অর্ডার করার আগে সর্বদা ফিজিক্যাল ডেটাশীট ডাইমেনশনের বিপরীতে কম্পোনেন্ট ফুটপ্রিন্ট যাচাই করুন। একটি 0805 ক্যাপাসিটর পদচিহ্ন একটি 1206 প্যাকেজ গ্রহণ করবে না। ক্রস-চেক ল্যান্ড প্যাটার্নের মাত্রা — প্যাডের আকার, পিচ এবং উঠান — প্রস্তুতকারকের প্রস্তাবিত জমির প্যাটার্নের বিপরীতে, শুধুমাত্র উপাদানের শরীরের মাত্রা নয়।
  2. তাপ ত্রাণ উপেক্ষা করা: বড় তামার ঢালা সরাসরি থ্রু-হোল কম্পোনেন্ট প্যাডের সাথে সংযুক্ত থাকে যা সোল্ডারিংকে অত্যন্ত কঠিন করে তোলে। প্যাড এবং ঢালার মধ্যে থার্মাল রিলিফ স্পোক (সাধারণত 4টি সংযোগ, 0.3-0.5 মিমি চওড়া) ব্যবহার করুন যাতে প্যাডটি দ্রুত সোল্ডারিং তাপমাত্রায় পৌঁছাতে পারে।
  3. মাউন্টিং গর্তের চারপাশে অপর্যাপ্ত ক্লিয়ারেন্স: মাউন্টিং গর্তের চারপাশে কমপক্ষে 3 মিমি কিপ-আউট জোনের অনুমতি দিন যদি ধাতব স্ট্যান্ডঅফ ব্যবহার করা হয়, যাতে স্ক্রুগুলি উন্মুক্ত ট্রেস বা ভিয়াসকে ছোট করা থেকে আটকাতে পারে।
  4. কোন পরীক্ষার পয়েন্ট নেই: ফ্যাব-এ পাঠানোর আগে কী নোডগুলি — পাওয়ার রেল, গ্রাউন্ড এবং সমালোচনামূলক সংকেতগুলিতে উন্মুক্ত কপার টেস্ট প্যাডগুলি যুক্ত করুন৷ তারা উৎপাদনে কিছুই খরচ করে না এবং ডিবাগিংয়ের সময় ঘন্টা বাঁচায়।
  5. পর্যালোচনা চেকলিস্ট এড়িয়ে যাওয়া: Gerbers তৈরি করার আগে, একটি স্ট্যান্ডার্ড চেকলিস্টের মাধ্যমে চালান: সমস্ত উপাদান স্থাপন করা হয়েছে, সমস্ত নেট রাউট করা হয়েছে, DRC পরিষ্কার করা হয়েছে, বোর্ডের আউটলাইন বন্ধ, ড্রিল ফাইল অন্তর্ভুক্ত করা হয়েছে, লেয়ার অ্যাসাইনমেন্ট সঠিক। একটি 10-মিনিটের পর্যালোচনা 2-সপ্তাহের রি-স্পিন চক্রকে বাধা দেয়।

একটি ব্যবহারিক বেঞ্চমার্ক: পেশাদার PCB ডিজাইনাররা প্রথম-স্পিন সাফল্যের হার 90% এর উপরে লক্ষ্য করে। নতুনরা সাধারণত প্রথম প্রচেষ্টায় 50-60% অর্জন করে — জটিল ত্রুটির কারণে নয়, বরং এড়ানো যায় এমন ফুটপ্রিন্ট এবং ক্লিয়ারেন্স ভুলের কারণে যা একটি কাঠামোগত পর্যালোচনা প্রক্রিয়া ধরবে৷
